Ingeniería de Sistemas On-Body para la Administración de Biológicos de Alta Viscosidad

Por Iker Ibisate, Ingeniero de Producto en RPK Technological Center y RPK Medical

Las terapias biológicas, especialmente los anticuerpos monoclonales y otras proteínas complejas, están transformando el tratamiento de enfermedades autoinmunes, inflamatorias y oncológicas. Paralelamente, el sector sanitario está avanzando hacia modelos de atención centrados en el paciente, en los que los tratamientos pueden administrarse fuera del entorno hospitalario.

Esta transición está impulsando el desarrollo de los On-Body Drug Delivery Systems (OBDS), también conocidos como inyectores portátiles o patch injectors. Estos dispositivos permiten administrar dosis elevadas de medicamentos biológicos mediante inyección subcutánea mientras el dispositivo permanece adherido al cuerpo del paciente.

Sin embargo, la administración de biológicos mediante dispositivos portátiles plantea importantes retos de ingeniería. Las formulaciones modernas suelen presentar alta concentración, mayor viscosidad y volúmenes de dosis más elevados, lo que exige soluciones mecánicas avanzadas para garantizar una administración precisa y fiable.

El auge de los biológicos de alta viscosidad

Los medicamentos biológicos actuales suelen formularse a altas concentraciones para reducir la frecuencia de administración y el volumen de inyección. Muchos anticuerpos monoclonales superan concentraciones de 100 mg/mL, lo que incrementa significativamente la viscosidad del medicamento.

Históricamente, las inyecciones subcutáneas estaban limitadas a volúmenes de entre 1 y 2 mL por punto de inyección, con algunas aplicaciones que alcanzan aproximadamente los 3 mL.

Cuando las dosis terapéuticas superan estos límites, las compañías farmacéuticas recurren a:

• formulaciones más concentradas
• tecnologías de administración subcutánea de gran volumen

Como consecuencia, los dispositivos modernos deben gestionar:

• viscosidades superiores a 100 centipoise (cP)
• volúmenes de inyección entre 5 mL y 20 mL
• tiempos de administración de varios minutos

Estos requisitos superan las capacidades de muchos autoinyectores convencionales y están impulsando el desarrollo de sistemas de inyección portátiles diseñados para grandes volúmenes.

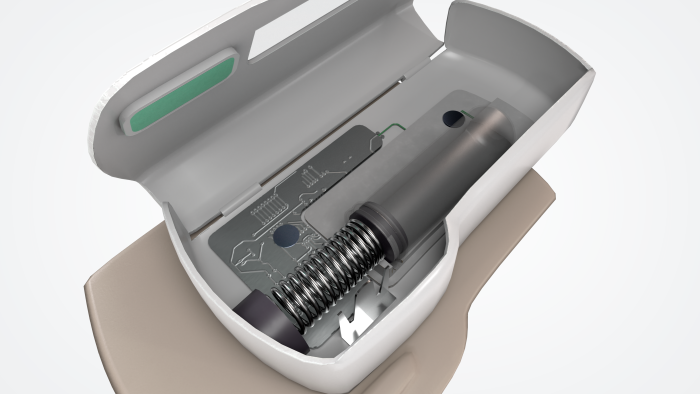

Qué son los sistemas On-Body Drug Delivery (OBDS)

Los On-Body Drug Delivery Systems son dispositivos médicos portátiles diseñados para administrar medicamentos por vía subcutánea durante un periodo controlado mientras el dispositivo permanece adherido al cuerpo del paciente.

Estos dispositivos se utilizan principalmente cuando el volumen del medicamento supera los límites prácticos de los autoinyectores manuales.

Un sistema OBDS típico integra varios subsistemas.

Reservorio o contenedor de fármaco

Normalmente se utiliza una jeringa precargada o cartucho integrado en un módulo portátil desechable.

Mecanismo de accionamiento

La administración del medicamento se realiza mediante un sistema mecánico o electromecánico, que puede estar impulsado por muelles, gas o motores.

Sistema de inserción de aguja o cánula

Un mecanismo automático despliega la aguja o la cánula antes de iniciar la administración controlada del medicamento.

Sistemas de control y sensores

Muchos dispositivos incorporan electrónica y sensores para detectar oclusiones, confirmar la finalización de la dosis y guiar al usuario.

Interfaz adhesiva

Un adhesivo de grado médico mantiene el dispositivo fijado a la piel durante todo el proceso de administración.

Dado que estos dispositivos permanecen adheridos al paciente durante varios minutos, su diseño debe equilibrar rendimiento mecánico, comodidad del paciente y fiabilidad del sistema.

Retos de ingeniería en la administración de biológicos viscosos

El desarrollo de dispositivos portátiles para biológicos requiere un enfoque de ingeniería de sistemas. La dinámica de fluidos, el diseño mecánico, la experiencia de uso y la fabricabilidad están estrechamente interrelacionados.

Entre los principales retos técnicos destacan los siguientes.

Gestión de la fuerza de inyección y presión

Las formulaciones altamente viscosas aumentan la resistencia al flujo dentro del sistema, especialmente al atravesar agujas o cánulas de pequeño diámetro.

Al mismo tiempo, la contrapresión del tejido subcutáneo puede variar durante la inyección.

El dispositivo debe generar suficiente presión para mantener el caudal deseado sin aumentar excesivamente el tamaño del sistema ni comprometer la comodidad del paciente.

Esto influye directamente en el diseño de:

• sistemas de muelles
• mecanismos de accionamiento del émbolo
• trayectorias internas del fluido

Control del flujo y precisión de dosis

En los dispositivos de gran volumen, no solo importa la dosis total administrada, sino también el perfil de administración a lo largo del tiempo.

Si la fuerza aplicada disminuye o existen variaciones mecánicas, pueden aparecer problemas como:

• velocidad de inyección inestable
• aumento del tiempo de administración
• dosis incompletas

Mantener una fuerza mecánica estable es, por tanto, un requisito clave de diseño.

Estabilidad del fármaco bajo estrés mecánico

Muchos biológicos son sensibles a los esfuerzos mecánicos.

Cambios bruscos de presión, altos niveles de cizallamiento o interacción con superficies internas pueden provocar agregación de proteínas o formación de partículas.

Por ello, el diseño del sistema debe minimizar:

• zonas de alto cizallamiento
• cambios bruscos de presión
• entrada de aire en el sistema

La selección de materiales y el acabado de superficies son factores críticos.

Ergonomía y adhesión a la piel

A diferencia de los dispositivos manuales, los sistemas OBDS deben permanecer adheridos al cuerpo durante las actividades cotidianas del paciente.

Entre los factores de diseño destacan:

• peso del dispositivo y centro de gravedad
• superficie y resistencia del adhesivo
• estabilidad de la inserción de la aguja o cánula

La portabilidad influye directamente en la experiencia del paciente y en la fiabilidad de la administración.

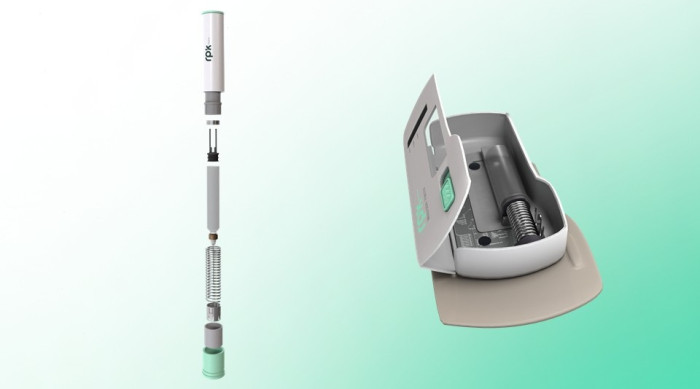

Arquitecturas de dispositivos: de autoinyectores a inyectores portátiles

A medida que aumentan los volúmenes y viscosidades de los medicamentos biológicos, las arquitecturas de los dispositivos de administración también evolucionan.

Los autoinyectores tradicionales siguen siendo adecuados para volúmenes reducidos, mientras que los sistemas portátiles permiten administrar dosis mayores.

Los sistemas portátiles reducen la fuerza necesaria al administrar el medicamento de forma más lenta y con caudales más bajos.

Ingeniería de muelles en dispositivos de administración de fármacos

Los muelles son componentes fundamentales en muchos dispositivos de inyección.

Su comportamiento determina la generación de fuerza, la estabilidad del flujo y la precisión de la dosis.

Muelles de compresión en autoinyectores

Los autoinyectores tradicionales suelen utilizar muelles de compresión de alta fuerza para administrar rápidamente la dosis.

Estos muelles se fabrican con frecuencia en acero inoxidable 17-7PH, un material conocido por su alta resistencia y excelente comportamiento frente a fatiga.

Sin embargo, los muelles de compresión siguen la ley de Hooke, por lo que la fuerza disminuye a medida que el muelle se expande.

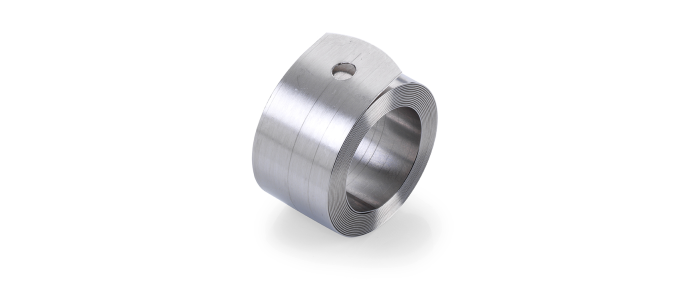

Muelles de fuerza constante en inyectores portátiles

Los sistemas OBDS suelen utilizar muelles de fuerza constante, diseñados para mantener una fuerza uniforme durante todo el recorrido del mecanismo.

Esto permite:

• mantener un caudal estable
• controlar el perfil de administración
• garantizar una entrega fiable de la dosis

Estas características son especialmente importantes cuando se administran biológicos de alta viscosidad en grandes volúmenes.

Mecanismos de muelles multietapa

En algunas aplicaciones, el dispositivo debe superar tanto la fricción inicial del émbolo como la resistencia del fluido viscoso.

Los sistemas multietapa o telescópicos pueden generar:

• una fuerza inicial elevada
• una fuerza sostenida menor durante la administración

Este enfoque optimiza la distribución de energía dentro del dispositivo.

El papel de los componentes metálicos de precisión en los OBDS

Además de los muelles, los sistemas de administración portátiles incorporan numerosos componentes metálicos de precisión que permiten el funcionamiento del dispositivo.

Entre ellos se encuentran:

• muelles de compresión y de fuerza constante
• elementos de contacto eléctrico
• piezas metálicas estampadas y conformadas
• mecanismos de bloqueo y seguridad
• sistemas de activación y transmisión de movimiento

La fabricación de estos componentes requiere tolerancias dimensionales estrictas, materiales controlados y procesos de producción escalables.

En RPK Medical, combinamos ingeniería de muelles, microestampación y conformado metálico para fabricar componentes utilizados en dispositivos avanzados de administración de fármacos. Nuestros equipos colaboran con fabricantes de dispositivos para apoyar el diseño para fabricación (DfM), la fiabilidad y la integración del sistema.

Ingeniería para el futuro de la administración portátil de fármacos

La próxima generación de dispositivos de administración de fármacos evoluciona hacia:

• dispositivos conectados
• sistemas con sensores integrados
• control adaptativo del flujo
• arquitecturas híbridas mecánicas y electromecánicas

A pesar de estos avances, los componentes mecánicos de precisión siguen siendo fundamentales para el rendimiento del dispositivo.

Muelles fiables y micro-mecanismos metálicos garantizan una generación de fuerza consistente, una administración controlada del medicamento y una alta fiabilidad del sistema.

Para las compañías farmacéuticas y los fabricantes de dispositivos médicos, colaborar desde fases tempranas con socios de ingeniería especializados permite abordar retos clave relacionados con miniaturización, generación de fuerza, fabricabilidad y fiabilidad del dispositivo.

En RPK Medical, contribuimos a este desarrollo mediante la ingeniería y fabricación de muelles y componentes metálicos de precisión para dispositivos avanzados de administración de fármacos.

Preguntas frecuentes

¿Qué es un sistema On-Body Drug Delivery?

Es un dispositivo de inyección portátil que se adhiere al cuerpo del paciente y administra un medicamento por vía subcutánea desde un reservorio integrado durante un periodo controlado.

¿Por qué los biológicos de alta viscosidad son difíciles de administrar?

Porque generan mayor resistencia al flujo durante la inyección. Esto requiere más fuerza de inyección y un control más preciso del caudal.

¿Cuál es la diferencia entre un autoinyector y un inyector portátil?

El autoinyector es un dispositivo manual diseñado para inyecciones rápidas y de pequeño volumen. Los sistemas portátiles permiten administrar volúmenes mayores durante varios minutos mientras el dispositivo permanece adherido al cuerpo.

¿Por qué se utilizan muelles de fuerza constante en los inyectores portátiles?

Porque permiten mantener una fuerza estable durante todo el recorrido del mecanismo, lo que ayuda a mantener un caudal constante y una administración controlada del medicamento.

¿Qué componentes metálicos se utilizan en los dispositivos de administración de fármacos?

Estos dispositivos incorporan muelles, contactos eléctricos, piezas estampadas, mecanismos de bloqueo y otros elementos metálicos que permiten el funcionamiento mecánico y electromecánico del sistema.

¿Cómo contribuye RPK Medical al desarrollo de dispositivos de drug delivery?

RPK Medical colabora con fabricantes de dispositivos médicos mediante el diseño y fabricación de muelles de precisión, piezas metálicas estampadas y componentes doblados que permiten el funcionamiento fiable y la fabricación industrial de dispositivos de administración de fármacos.
