Wearables y sistemas de administración corporal (OBDS)

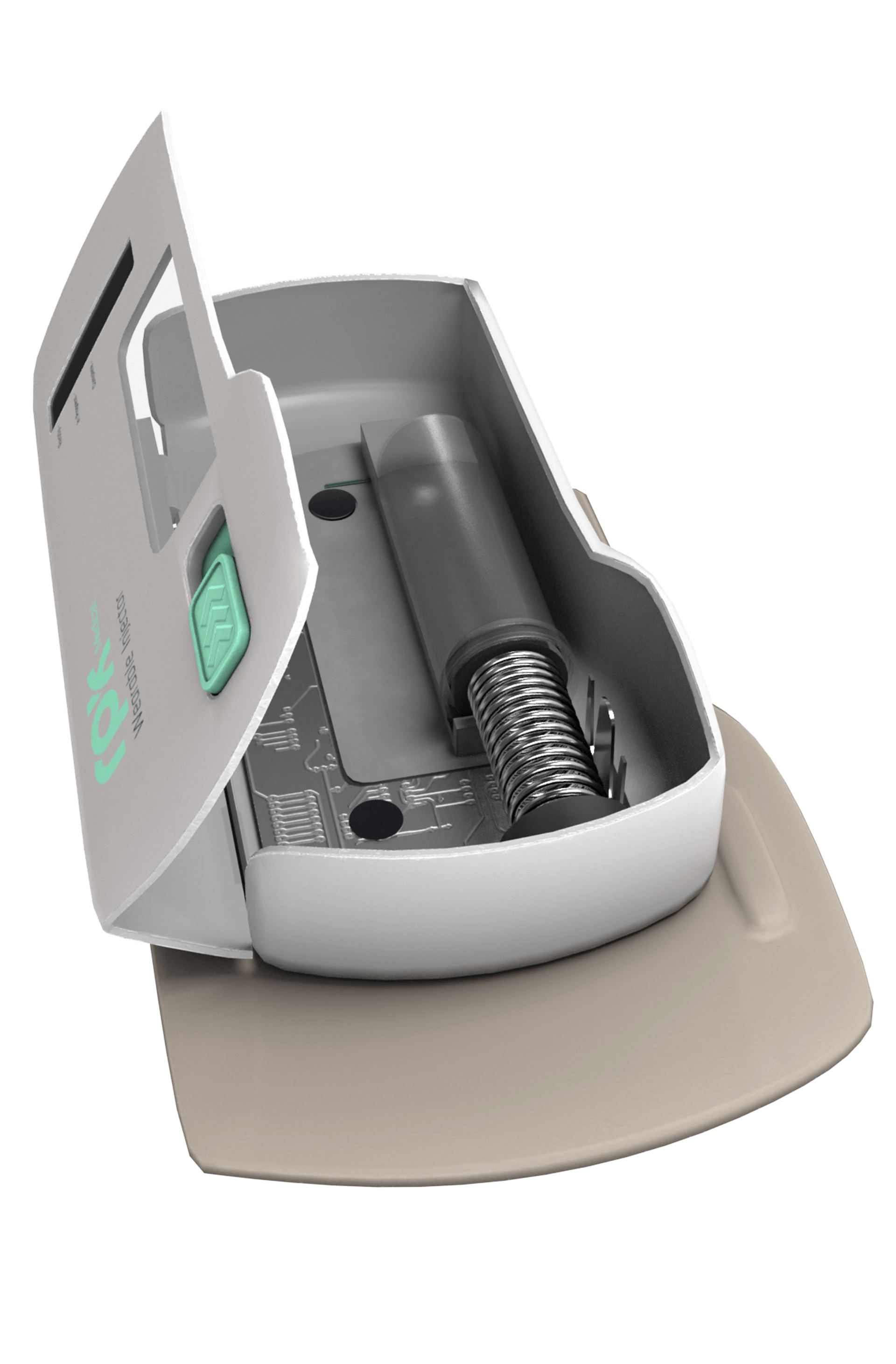

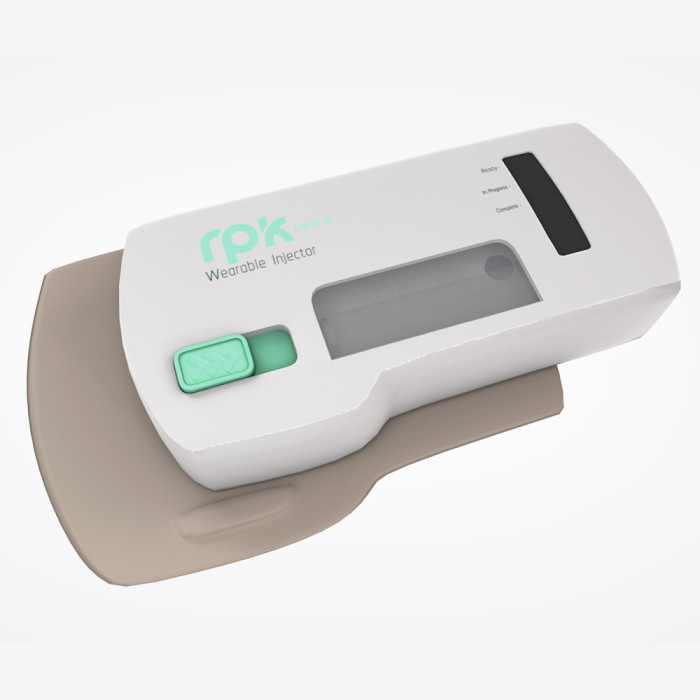

Un muelle de compresión sigue la ley de Hooke: su fuerza disminuye a medida que se extiende. En un autoinyector de mano que termina en segundos, esa caída apenas importa. En un sistema sobre el cuerpo que administra un gran volumen de biológico viscoso durante minutos u horas, sí importa, porque el caudal se ralentiza hacia el final de la dosis, justo cuando la resistencia en el conducto de fluido es menos indulgente. Un muelle de fuerza constante es una espiral de fleje plano, no un muelle helicoidal, y mantiene una carga casi constante a lo largo de una extensión larga, lo que da el caudal estable que un OBDS requiere desde el primer mililitro hasta el último. RPK Medical diseña ambos tipos y a menudo los combina, ajustando el perfil de fuerza a la viscosidad de la formulación y al tiempo de administración previsto.

Los sistemas sobre el cuerpo existen porque algunos biológicos no pueden administrarse como una inyección rápida de mano: el volumen es demasiado grande o la formulación demasiado viscosa. La respuesta del wearable consiste en ralentizar la administración y reducir el caudal, lo que disminuye la fuerza necesaria y la molestia percibida. Eso desplaza el problema de ingeniería de la fuerza máxima a la estabilidad de la fuerza en el tiempo: el accionamiento debe empujar de forma constante durante toda la infusión sin deriva, y las piezas que lo sujetan no deben fluir en frío ni deformarse bajo carga sostenida. RPK Medical dimensiona el muelle en función de la viscosidad, la geometría de la cánula y la ventana de administración, y después valida todo el tren de accionamiento —el muelle más las piezas de fleje sobre las que actúa— bajo las cargas que realmente verá.

Más de las que podrías esperar. Además del muelle de accionamiento, el mecanismo necesita componentes de inserción y retracción de aguja y cánula, asientos y guías de muelle, interfaces de émbolo y accionamiento, pestañas y gatillos, y bastidores estructurales que mantienen todo alineado dentro de una carcasa de bajo perfil que se lleva pegada al cuerpo. RPK Medical adapta el proceso a la pieza: estampado con matriz progresiva para geometrías sencillas de gran volumen, y conformado por multislide para los clips intrincados de múltiples pliegues, los retenes y los muelles conformados de los que depende un wearable compacto, con menos desperdicio y sin raíles portadores. El multislide además, alimenta el material en la dirección del grano, mejorando la resistencia a fatiga en piezas que flexionan o soportan carga sostenida.

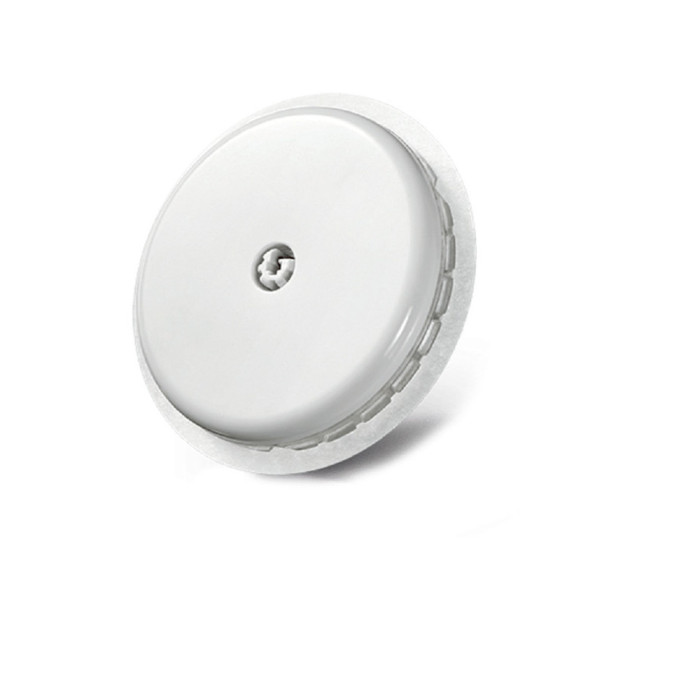

Los wearables y los MCG son mecatrónicos, así que el camino eléctrico importa tanto como el mecánico. Las piezas contactoras —muelles de contacto, contactos de batería, contactos de sensor e interruptores— transportan potencia y señal entre el sensor, la electrónica y el transmisor, y tienen que seguir funcionando mientras el dispositivo se lleva puesto, recibe golpes, se flexiona y se expone al sudor y al movimiento durante días. Es una exigencia mayor que la de un contacto accionado unas pocas veces en un dispositivo de mano. RPK Medical las conforma con tolerancias estrechas, una fuerza de contacto controlada y bordes limpios, sin rebabas, y selecciona o recubre los materiales para una conductividad estable y una resistencia a la corrosión bajo un uso continuo pegado a la piel.

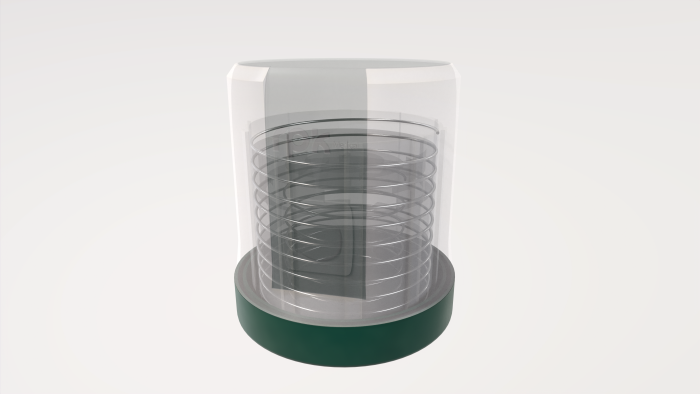

Un MCG tiene dos momentos distintos accionados por muelle. El aplicador inserta el sensor a través de la piel en un único golpe rápido y controlado —demasiado débil y no se asienta, demasiado brusco y duele—, por lo que el muelle y las piezas de fleje que lo guían deben dar el mismo golpe cada vez. Después, la unidad sobre el cuerpo tiene que mantener el sensor asentado y en contacto eléctrico de forma continua durante días, lo que supone un problema de carga sostenida: el muelle de retención no puede relajarse ni deformarse mientras el paciente duerme, se ducha y hace ejercicio. RPK Medical diseña tanto para la inserción de un solo golpe como para la sujeción de días.

Esta es la diferencia que distingue un wearable de un dispositivo de mano. Un muelle de mano permanece relajado hasta que dispara; un muelle de wearable puede permanecer comprimido o extendido durante todo el periodo de uso, y cualquier relajación se traduce directamente en caudal perdido o en un sensor que se afloja. RPK Medical lo aborda con la elección del material —aceros inoxidables como el 316 y el 17-7PH, y aleaciones de alto rendimiento como Hastelloy y Elgiloy, seleccionados por su comportamiento elástico estable y su resistencia a la fluencia—, combinada con niveles de tensión deliberadamente fijados por debajo del umbral en el que empieza la relajación, y confirmada después con ensayos de carga durante la duración de uso prevista, en lugar de una sola actuación.
