Arquitectura de muelles en grapadoras quirúrgicas: fuerza de disparo, formación de la grapa y compensación del tejido

Por Iker Ibisate, Ingeniero de Producto en RPK Technological Center y RPK Medical, y Luis Fernando Serrano, Key Account Manager en RPK Medical

El verdadero reto: la integridad de la línea de grapado

La integridad de la línea de grapado define este mercado. Las fugas anastomóticas siguen siendo el principal mecanismo de fallo en procedimientos colorrectales, torácicos y bariátricos. Por eso, los principales OEM compiten actualmente en torno a tres objetivos: compresión uniforme del tejido, formación consistente de las grapas y control preciso del disparo.

Las grapadoras eléctricas se han convertido en el estándar en cirugía laparoscópica y robótica. Además, la reclasificación por parte de la FDA de las grapadoras internas como productos sanitarios de Clase II ha elevado las exigencias regulatorias aplicables a todos sus mecanismos internos.

Los materiales comerciales se refieren a resultados clínicos. Los equipos de ingeniería saben de dónde proceden realmente esos resultados: de la arquitectura de muelles situada en el interior del dispositivo. Cada afirmación relacionada con la compresión, la formación de las grapas y el control del disparo depende del diseño, la fabricación y la verificación del sistema interno de fuerzas.

Diez mecanismos, una única arquitectura de muelles

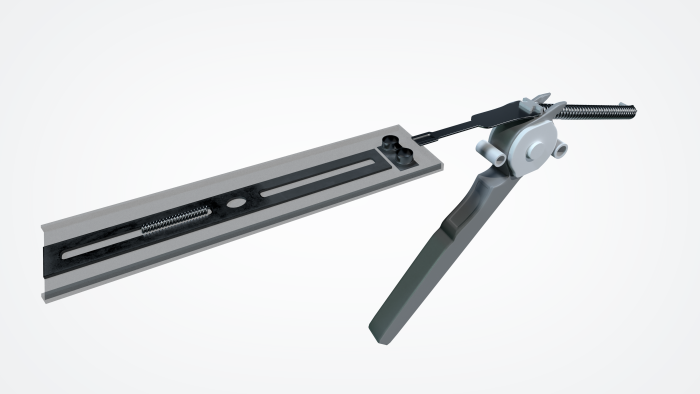

Una grapadora eléctrica moderna incorpora un sistema coordinado de muelles y componentes metálicos estampados. Este sistema puede dividirse en cuatro bloques funcionales.

Precompresión del tejido y compensación de tolerancias

Antes del disparo, las mordazas deben aplicar una presión estable y uniforme sobre tejidos cuyo grosor puede variar desde menos de 1 mm en aplicaciones vasculares hasta más de 4 mm en tejidos gruesos. Los muelles de onda realizan esta función ocupando un espacio axial mínimo. Mantienen la carga mientras compensan las variaciones del tejido y la acumulación de tolerancias entre los distintos componentes de la recarga. Una precompresión irregular puede provocar el desplazamiento del tejido y, como consecuencia, una formación defectuosa de las grapas.

Fuerza de disparo y accionamiento de la cuchilla

En una grapadora manual, la fuerza necesaria para realizar el disparo puede superar los 60 N. Las plataformas eléctricas pueden reducir la fuerza que debe ejercer el cirujano hasta en un 97 %. Sin embargo, en el interior del dispositivo, los muelles de compresión continúan almacenando y liberando la energía que acciona el empujador y la cuchilla. La correcta formación de la grapa depende de que esa fuerza se mantenga dentro de un rango de tolerancia preciso. Las alturas de grapa abierta, que pueden oscilar entre 2,0 y 4,1 mm, deben cerrarse de manera consistente hasta alcanzar alturas de entre 0,75 y 2,3 mm, dependiendo del tipo de recarga. Un muelle que trabaje fuera de su ventana de fuerza puede producir una grapa mal formada y generar una posible vía de fuga.

Alimentación de las grapas

Los muelles de fuerza constante proporcionan una fuerza prácticamente uniforme durante todo su recorrido. De esta forma, mantienen las grapas alineadas y las presentan siempre en la misma posición, desde el primer disparo hasta el último, independientemente del número de grapas que queden en el cartucho.

Articulación, retorno, bloqueo y respuesta táctil

Los muelles de torsión devuelven los ejes articulados a su posición neutra después de cada giro. También accionan los mecanismos de bloqueo que impiden disparar cuando se utiliza una recarga agotada y generan la confirmación audible y táctil en la que confía el cirujano durante cada secuencia de disparo.

Consistencia entre disparos: la especificación que nadie publica

Una grapadora puede realizar decenas de disparos durante una intervención. Cada uno debe proporcionar exactamente la misma fuerza y generar la misma altura de grapa. Por este motivo, la consistencia entre disparos debe considerarse una especificación del muelle y no una característica secundaria del dispositivo. Conseguirla exige tolerancias de fuerza muy estrictas, control del 100 % de la longitud libre mediante sistemas de visión y materiales capaces de mantener sus propiedades durante toda la vida útil del producto.

Entre estos materiales se encuentran el acero inoxidable 316L, Elgiloy y Hastelloy para los sistemas de fuerza, así como el Nitinol para clips y dispositivos de ligadura mínimamente invasivos. RPK Medical fabrica estos componentes con diámetros de alambre y espesores de fleje a partir de 0,05 mm, dentro del rango de miniaturización que exigen los ejes robóticos y los instrumentos de cirugía mínimamente invasiva.

Codesarrollo con los líderes del mercado

RPK Medical trabaja junto a los equipos de ingeniería de las principales compañías de grapadoras quirúrgicas de Norteamérica y es un referente en el mercado de muelles y componentes metálicos para este tipo de dispositivos. Esta posición se basa en nuestra capacidad para cubrir toda la arquitectura de muelles —muelles de compresión, ondulados, de torsión y de fuerza constante—, así como componentes estampados y doblados, en un único programa de codesarrollo. No nos limitamos a suministrar un único tipo de componente de catálogo.

El desarrollo se realiza a través del RPK Technological Center y de nuestros equipos de Norteamérica conectados directamente con ingeniería. El análisis por elementos finitos (FEM) y el prototipado rápido permiten reducir los ciclos de iteración del diseño antes de su industrialización. La fabricación se lleva a cabo en salas blancas ISO 7 ubicadas en Europa, Norteamérica y Asia, bajo un sistema de gestión certificado conforme a la norma ISO 13485. Todo ello está respaldado por 50 años de experiencia en ingeniería de muelles de precisión para industrias críticas. Los equipos de ingeniería reciben soporte local en todos los continentes donde se desarrollan y fabrican programas de grapadoras quirúrgicas.

Hacia dónde evoluciona el diseño de las grapadoras quirúrgicas

Las plataformas robóticas con articulación de 360 grados, los sistemas de disparo adaptativo capaces de responder en tiempo real a la información procedente del tejido y la integración de sensores apuntan en una misma dirección: incorporar más funciones mecánicas en menos espacio y con tolerancias cada vez más estrictas. Ese es precisamente el ámbito de la arquitectura de muelles. Si estás desarrollando la próxima generación de grapadoras quirúrgicas, inicia la conversación en el nivel del componente, donde realmente comienza la integridad de la línea de grapado. RPK Medical está preparada para codesarrollar contigo el siguiente paso.

Preguntas frecuentes

¿Qué tipos de muelles se utilizan en las grapadoras quirúrgicas?

Las grapadoras quirúrgicas combinan muelles de compresión para la fuerza de disparo, el accionamiento de la cuchilla y los sistemas de bloqueo; muelles ondulados para la precompresión del tejido y la compensación de tolerancias en espacios axiales reducidos; muelles de torsión para el retorno de la articulación y la respuesta táctil; y muelles de fuerza constante para la alimentación de las grapas.

Los componentes metálicos estampados y doblados completan la arquitectura de fuerzas y seguridad del dispositivo.

¿Cómo afectan los muelles a la calidad de formación de las grapas?

La formación de las grapas depende de una compresión uniforme del tejido y de una fuerza de disparo controlada. Los muelles regulan ambos parámetros.

Una fuerza de muelle inconsistente puede provocar grapas mal formadas, desplazamiento del tejido y fugas en la línea de grapado, entre los principales problemas que cirujanos y fabricantes tratan de evitar.

¿Por qué es crítica la consistencia entre disparos en el diseño de una grapadora?

Una grapadora puede realizar decenas de disparos durante una intervención y cada uno debe proporcionar la misma fuerza y generar la misma altura de grapa.

Esto requiere muelles con tolerancias de fuerza muy estrictas, inspección del 100 % de la longitud libre mediante sistemas de visión y materiales como acero inoxidable 316L, Elgiloy o Hastelloy, capaces de mantener su rendimiento durante toda la vida útil del dispositivo.

¿Qué materiales utiliza RPK Medical para los componentes de las grapadoras?

RPK Medical utiliza aceros inoxidables, incluido el 316L, además de Elgiloy y Hastelloy para los sistemas de fuerza, y Nitinol para clips y dispositivos de ligadura mínimamente invasivos.

Fabricamos componentes con diámetros de alambre y espesores de fleje desde 0,05 mm en salas blancas ISO 7 y bajo un sistema de gestión certificado conforme a ISO 13485.

¿Trabaja RPK Medical con fabricantes de grapadoras quirúrgicas de Norteamérica?

Sí. RPK Medical codesarrolla soluciones de muelles y componentes metálicos junto a los equipos de ingeniería de las principales compañías de grapadoras quirúrgicas de Norteamérica.

Nuestras plantas y equipos de Europa, Norteamérica y Asia proporcionan soporte local durante todas las fases del desarrollo y la industrialización.
